亚麻地板的安装工艺简介
本安装工艺简介所引用标准为德国DIN 18365、DIN 18560、DIN 14259、DIN 18202、EN 1372、EN 1373、EN 1841、JC/T985-2005、JC/T 550-2008、GB 50209-2010、TKB-4、TKB-8、TKB-9、BEB规范等国内外相关地面与地板安装规程。
施工环境要求：
|
空气温度：
|
18℃
|
空气湿度：
|
≤65%
|
|
地表温度：
|
≥15℃
|
基层含水率：
|
≤2%（砂浆和细石混凝土）
|
|
CM法
|
≤3.5%（钢筋混凝土）
|
|
|
≤1.8（采暖地坪）
|
|
基层粘结拉伸强度：
|
≥1.0Mpa
|
地面平整度：
|
视相应标准而定
|
地面不得出现开裂、空鼓等问题，不得出现任何影响粘结强度的物质。
如果基层地面不符合要求，必须进行相应的处理。
现场准备：
1、 所有的裂缝依据TKB-8所述，采用反应性树脂（特朋SP429双组份硅树脂裂缝修补剂）+波纹钢片的方案予以修复，禁止使用水泥基材料修补。
2、 含水率超标，必须施工环氧树脂防潮膜（特朋T450S和T458）。防潮不是防水，防水指液态水，防潮指气态水，完全不同，不可以使用JS防水砂浆或者水性环氧作为地面防潮材料。潮湿的采暖地面施工环氧树脂防潮膜应当征询技术意见。
3、 基层的粘结拉拔强度≥1.0Mpa，如果地面起砂，必须使用环氧树脂（特朋T450S）渗透剂做浸渍渗透硬化处理。严禁使用无机类“混凝土硬化剂”做地面强化处理，此类产品完全无效。
4、 基层平整度不够，需要施工水泥自流平。水泥自流平至关重要！完工后的水泥自流平，与地面的粘结拉拔强度必须超过≥1.0Mpa。超过5mm厚度的找平，应当征询技术意见。界面剂严禁使用有粘性的产品。水泥自流平忌讳两遍施工。
辅材的选择：

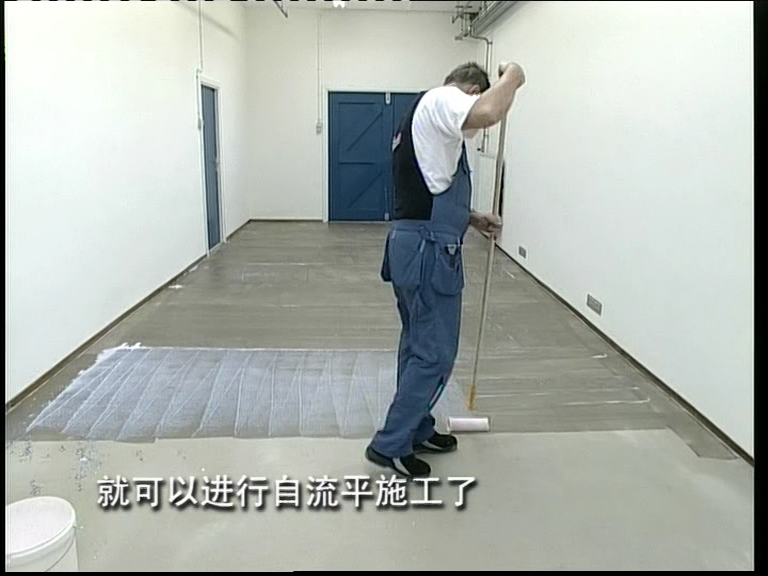

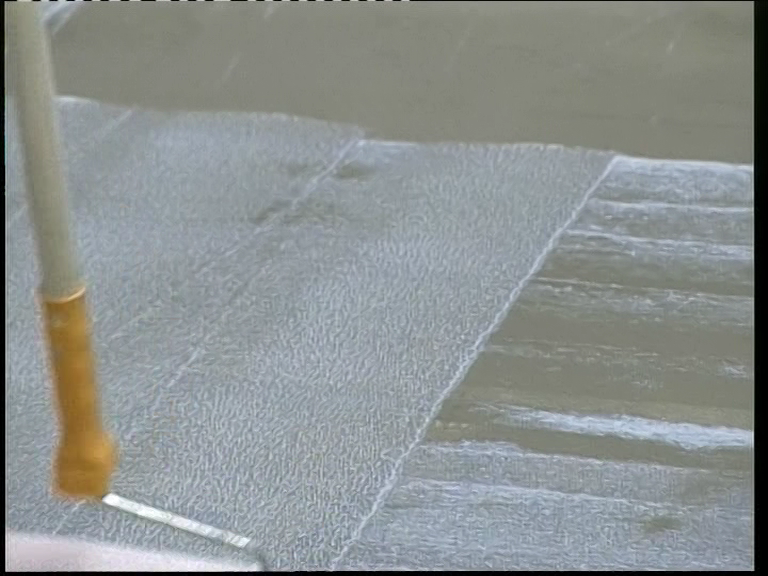

1、 吸收性基层，必须选择无粘性、高tg值的水性界面剂，不可以使用有粘性的界面剂。非吸收性基层的界面剂选择较为复杂，需要一案一议。界面剂必须滚涂涂刷。一纵一横算涂刷一遍界面剂。

2、 自流平必须符合1.0Mpa的粘结拉拔强度，很多自流平仅仅是表面强度高，与基层的粘结拉拔强度很差，需要注意。
3、 自流平的抗压和抗折强度，根据使用环境确定。一般中低人流量商用环境，2.0mm厚度的亚麻地板，C20、F6级别的自流平足够了。中高人流量环境和厚度超过2.5mm的亚麻地板应当使用更高级别的水泥基自流平，如C35、F7或C30、F7级别。
4、 请注意自流平的一次找平厚度！常见的国产自流平，一次找平厚度超过3mm，就会出现问题。地面修补和厚层找平，请征询技术意见。
5、 亚麻粘合剂极为特殊，选择时请务必谨慎！目前国内几乎所有的亚麻地板粘合剂，检测报告都是按照PVC地板粘合剂标准做的。根据欧盟标准EN 14259对亚麻粘合剂的要求，亚麻与PVC粘合剂差别见下表：
|
PVC地板粘合剂与亚麻地板粘合剂的技术参数对比
|
|
|
测试标准
|
EN1372剥离强度
|
EN1373剪切强度
|
EN1841抗横向变异
|
EN1903耐热老化收缩
|
|
要求
|
最低，N/mm
|
最低，N/mm2
|
最大，%
|
最大，%
|
|
PVC地板
|
最低，1.0N/mm
|
最低，0.3N/mm2
|
无
|
0.20%
|
|
亚麻地板
|
最低，0.5N/mm
|
最低，0.5N/mm2
|
0.20%
|
无
|
|
数据摘录于欧盟EN 14259标准，为全项目指标。
|
|
由此可见，亚麻粘合剂的指标与PVC粘合剂截然不同，没有任何相似之处。亚麻粘合剂，首选特朋T350，特朋对亚麻地板和粘合剂理解深刻，曾经翻译了德国TKB-4亚麻地板安装技术规范。
6、 2.5mm（含）厚度以下的亚麻地板可以使用水性亚麻胶，2.5mm以上的亚麻地板，建议使用抗横向变异性能特别优越的粘合剂。
7、 请注意“耐滚轮碾压”，耐家具滚轮碾压指标，DIN 12529标准。在办公室、医院等场所，带有脚轮的椅子、病床，对地板的碾压里，可能导致粘合剂层下陷。
 耐受家具转向轮碾压的图标
地板铺设：
1、 亚麻地板进入施工现场，在合适的室内温度条件下，静置24小时以上。24小时以后，依据图纸，开卷切割材料。必须按照卷号，顺序开卷，严禁跳跃卷号开卷。

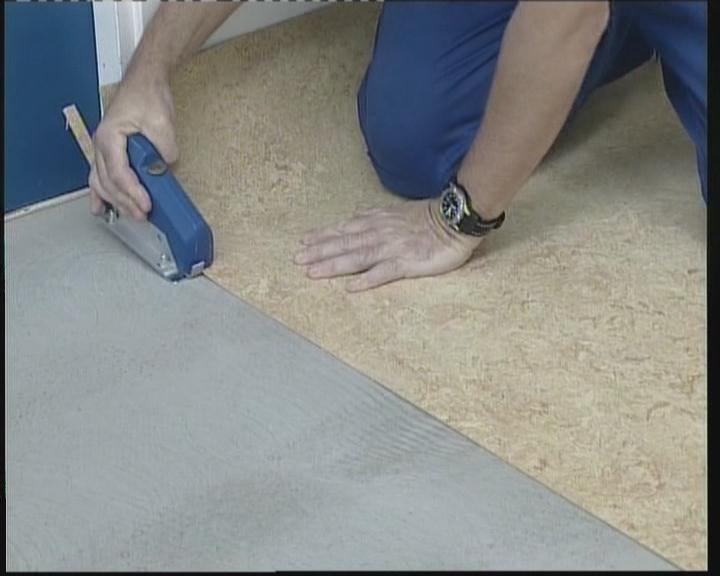

2、 亚麻地板必须废边，两边大约1.5～2厘米，必须裁切废弃。
3、 材料切割以后，将材料反卷一次，反卷时间至少半小时，然后将材料正面向外，宽松的卷起，竖立放置在施工现场24小时，24小时以后，铺设地板。

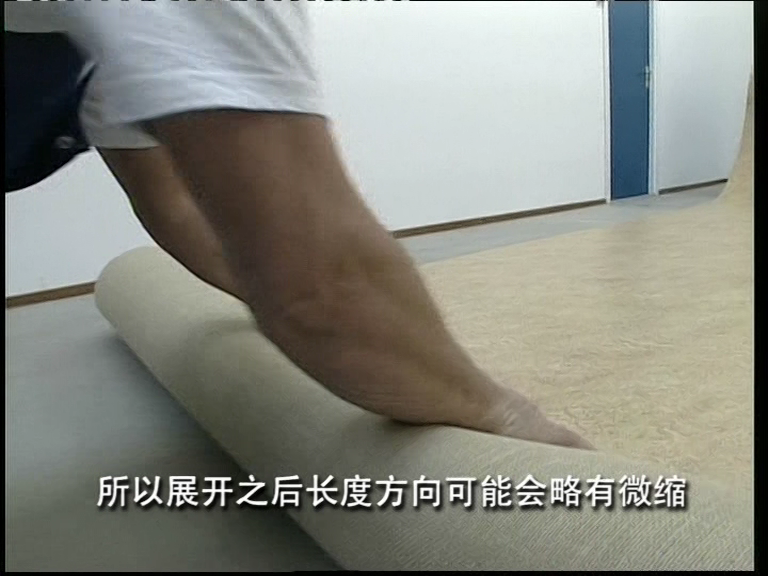

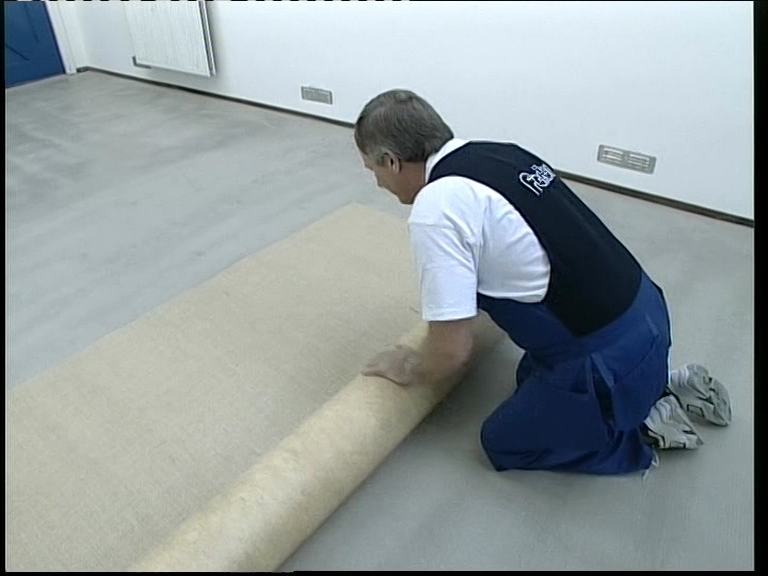

先将地板反卷一次

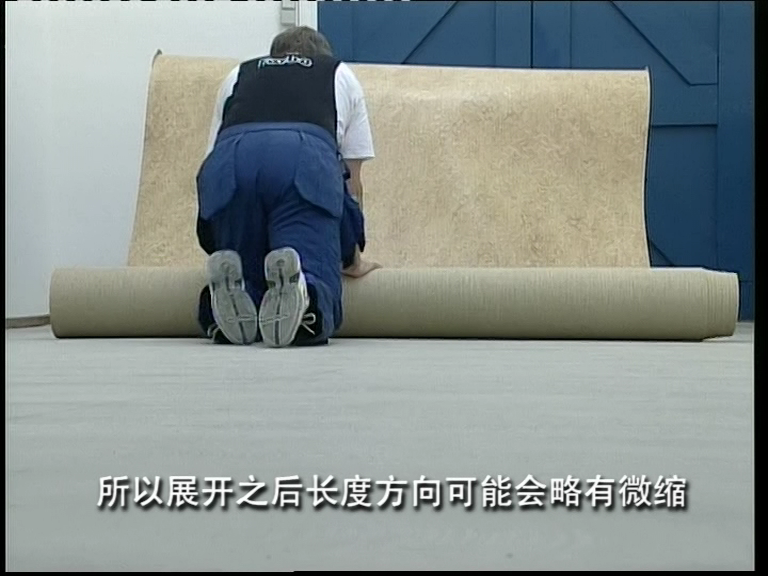

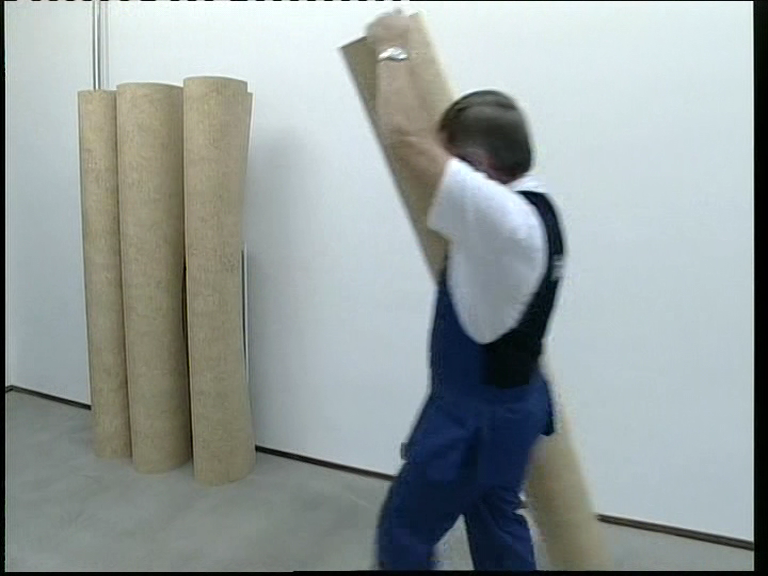

然后将地板宽松的卷起，竖立放置在安装环境24小时。
4、 水性亚麻地板粘合剂非常特殊，从刮胶开始计算，最多10分钟之内，必须将地板铺设下去。某些国产品牌的亚麻地板胶，在产品外包装写了“晾胶时间0～20分钟”，这是胶水制造商完全不理解的亚麻地板的安装与粘合剂的特性，此类粘合剂绝对不可以使用。亚麻地板粘合剂基本没有“晾胶时间”这个概念！亚麻地板本身具有吸收性，无需将粘合剂里面的水份晾干一部分。一旦晾至半干，粘合剂失去“润湿”能力，肯定粘不住地板。
5、 亚麻地板的刮齿，必须采用B1或者B2规格，每平方米用胶量400～450克。
6、 亚麻地板长度超过6米，两端各留1米不刮胶，将中间部分刮胶粘贴。24小时以后，两端收缩后，刮胶后粘帖，然后精密裁切，这样可以避免亚麻地板的纵向收缩。
7、 亚麻地板的纵向两端和横向边缘，严禁使用万能胶，工人不了解如何避免亚麻地板的膨胀和收缩，以为万能胶的初粘力可以控制地板变形，这是后患无穷的做法，并且不环保，失去了亚麻地板环保的作用。万能胶有时很复杂的东西，市场上出售的丁苯橡胶类（SBS）万能胶根本不适合地板的安装，氯丁橡胶类（CR）万能胶也是质量参差不齐。高品质氯丁橡胶类万能胶仅适用于亚麻地板上墙施工。
8、 亚麻地板在任何情况下，不准动用明火烧烤！不准动用明火烧烤！不准动用明火烧烤！

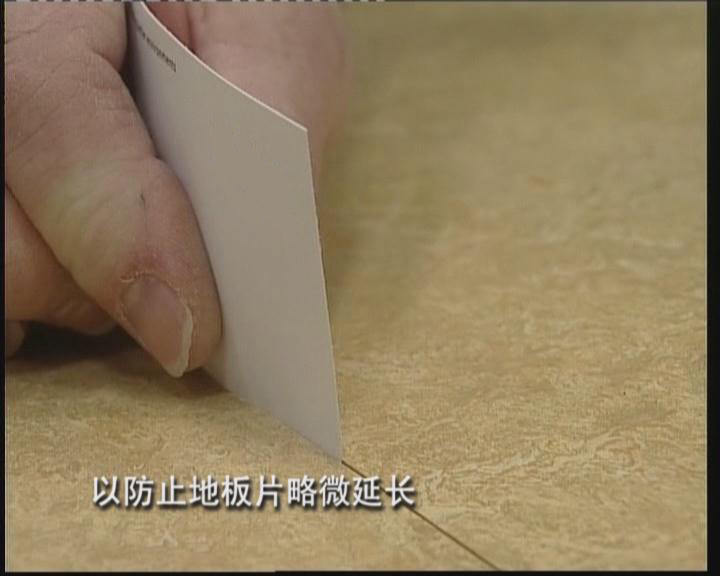

9、 亚麻地板的横向缝隙，必须预留1～2张名片厚度的缝隙，横向膨胀是亚麻地板的先天物性，无法改变。预留缝隙可以有效避免地板膨胀后顶起、翘边。
10、 亚麻地板与橡胶、PVC地板相比，多了一件很麻烦的事情，就是地板有一个“折痕区”，这是亚麻地板生产工艺所决定的。一般而言，30米长度的整卷地板，折痕区在地板的中间，也就是15米处。欧式做法必须分三步刮胶或者折痕区地板背面先刮胶，并且滚压方式也不一样，具体做法请询问笔者。折痕区严禁使用万能胶粘贴。（美式做法为折痕去背面刮胶，见附图）
11、 亚麻地板不准用万能胶做边缘，不准用万能胶做折痕区，用万能胶做亚麻地板平面的做法，属于中国式创新，野蛮操作。
12、 亚麻地板铺设完毕，至少等待24小时以后才能焊接，最好等待72小时以后焊接。焊接必须自粘合剂强度发展起来以后，否则焊缝容易鼓包。

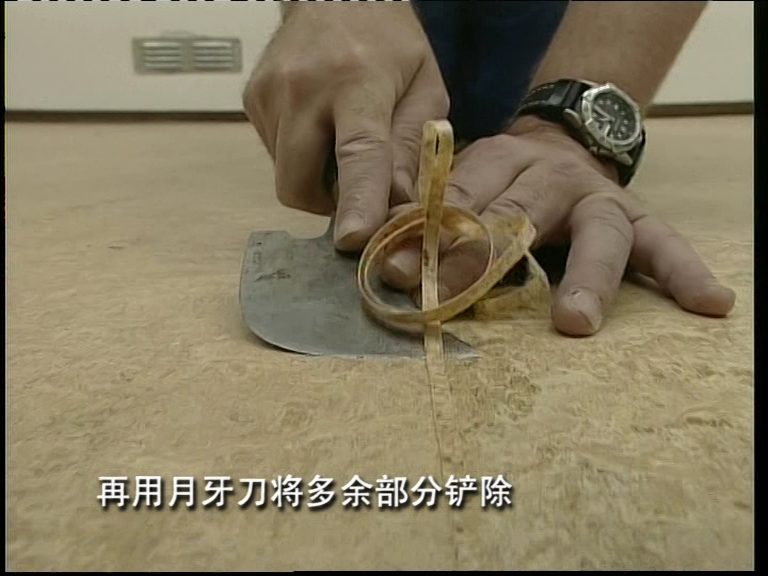

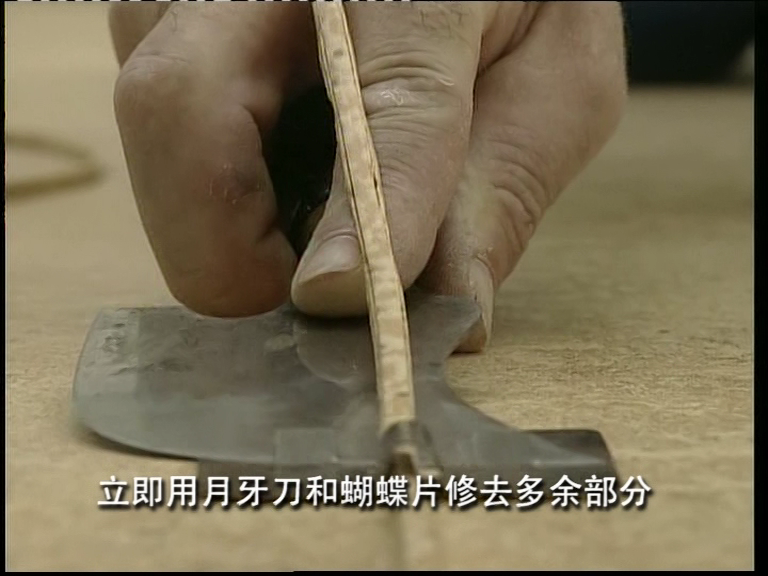

13、 焊接完成后，必须分两次铲平焊线。第一次垫上“蝴蝶片”，乘热铲第一刀，几个小时以后，焊线完全冷却，第二刀将焊线修平。

14、 在地暖上铺设亚麻地板，从基层地面到粘合剂，都有不同的要求，整个系统需要耐受最高50℃高温，安装程序较为复杂，请在安装之前征询技术意见。
15、 本文所述的水性亚麻地板粘合剂，仅适用于“吸收性基层”，非吸收性基层（如水磨石、石材）铺设亚麻地板所用粘合剂与铺设工艺完全不同，具体问题请征询笔者。
亚麻地板的初次保养：
1、 施工过程中需要注意对地板的保护，不可以在施工过程中污染、损坏地板。
2、 没有表面耐污涂层的亚麻地板，施工完毕后，必须立即清洁打蜡。第一次打蜡至关重要！
3、 第一次打蜡，必须使用高渗透性的永久性底蜡，每平米用量不低于100克。底蜡不可去除，以后遇到除蜡水的时候，底蜡永久性存在。底蜡完成后，至少施工两遍面蜡，面蜡每一遍用量不低于50克。
4、 表面带有耐污涂层的亚麻地板，无需底蜡，直接使用面蜡即可。
5、 所用地板蜡有很多技术要领，地板蜡的玻璃化温度、固含量、内聚力等指标直接关系到蜡膜的使用寿命，技术指标比品牌更重要。
注：本文中所述“折痕区”与TKB-4亚麻地板安装技术介绍翻译件所述“流挂区”是同一种意思，只是汉语翻译不同。
上海特朋建筑装饰材料有限公司
应用技术部 朱春龙
2013年12月3日星期二
附图：

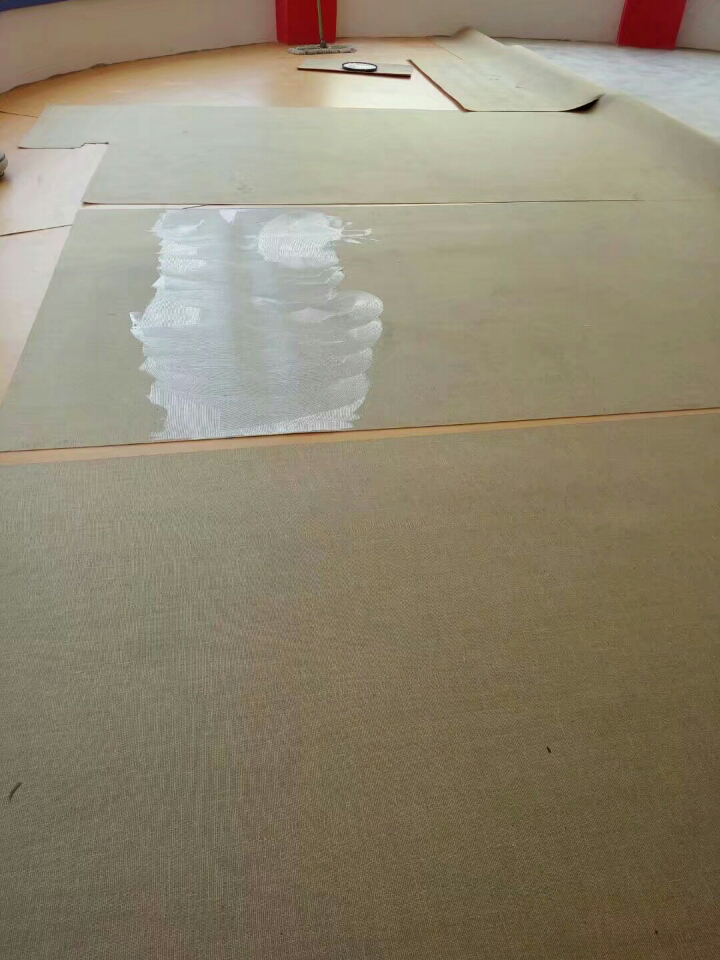

标准的美式亚麻地板折痕区处理方法，涂刮亚麻地板胶。
|
